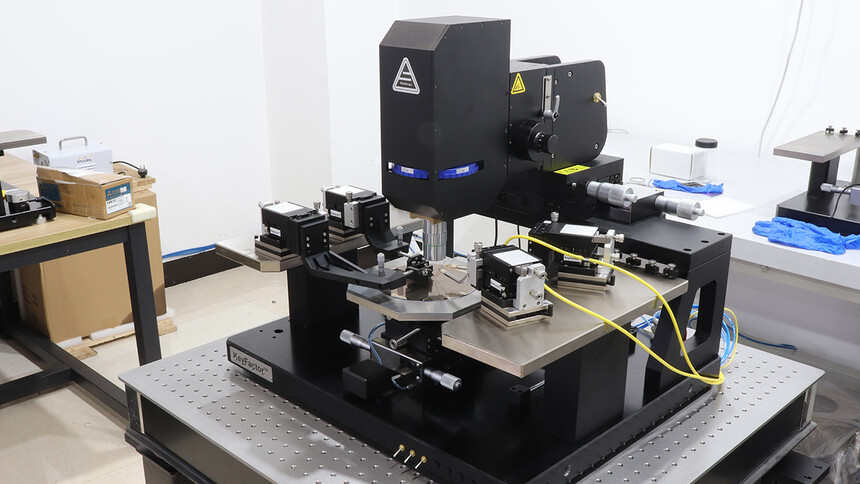

手动探针台

　　一、操作前准备：奠定准确测试的基础

　　充分的前期准备是避免操作失误、确保读数准确的前提。

　　环境与设备检查：确保探针台放置在坚固稳定、无震动、无强电磁干扰的台面上。最佳使用温度为5℃～40℃，相对湿度控制在40%～85%。操作前需检查探针是否干净无污染、无弯曲磨损，显微镜镜头是否清洁，并确认真空系统、电源及控制旋钮工作正常。

　　人员防护与样品固定：操作人员需佩戴防静电手环及手套，防止静电损坏敏感器件。将待测样品平稳放置于卡盘中心，开启真空阀门控制开关，确保样品被牢固吸附，避免测试过程中发生位移。

　　二、样品定位：精准锁定待测点

　　准确的物理定位是获取正确电信号的第一步。

　　低倍镜粗定位：打开显微镜光源，使用卡盘X/Y轴控制旋钮移动平台，在低倍物镜下聚焦，看清样品大致形态，并将待测点(PAD)移动至显微镜视场范围内。

　　高倍镜精调：切换至高倍率物镜，通过微调显微镜聚焦及样品的X-Y位置，将待测点精确移至视场正中心，确保图像绝对清晰。

　　三、探针接触：核心验证技巧

　　探针与测试点的接触质量直接决定了读数的稳定性，此环节需极度耐心与精细操作。

　　探针安装与悬停：根据测试需求选择合适的探针并正确安装。通过探针座的X-Y-Z三向微调旋钮，缓慢将探针移至待测点正上方，动作需小心轻柔，防止误伤芯片。

　　规范下针操作：当探针针尖悬空于被测点上空时，切忌直接下压。应先用Y轴旋钮将探针退后少许，再使用Z轴旋钮垂直下针，以避免侧向冲击损坏焊盘。

　　接触状态验证(关键)：下针后，可使用X轴旋钮左右微调滑动探针，观察显微镜下是否产生少许划痕，以此证明探针已切实接触。对于金属测试点，轻微划痕属正常现象;若出现明显刮擦或变形，则说明接触压力过大，需重新调整。

　　电学读数确认：为确保接触良好，可通过连接的测试设备施加微小电流读取电压。当读数稳定、电阻值小于10Ω且无跳动时，即可判定接触状态达到最佳。

　　四、测试执行与收尾

　　参数设置与执行：确认接触良好后，在测试设备上设置相应的电压、电流、频率等参数并启动程序。测试过程中需实时监控设备状态与信号数据，出现异常立即暂停排查。

　　安全退针与复位：测试完成后，先将探针Z轴抬起至少500μm至安全高度，再移动卡盘至远离探针的安全位置(严禁在探针接触状态下移动卡盘)。最后关闭真空，取下样品，并依次关闭测试仪器与探针台电源。

　　掌握上述标准化流程与接触验证技巧，能够有效排除接触不良、静电干扰等常见故障，确保手动探针台测试数据的精准与可靠。
