射频探针台

　　一、建立可靠的射频连接

　　射频探针台根本的工作，是在晶圆或裸片上，为测试仪器(如网络分析仪)和被测器件(DUT)之间，建立起一条临时但极其精确的射频连接路径。在直流或低频领域，普通的测试探针或许就能胜任，但在射频(通常指MHz至GHz范围)领域，任何微小的连接瑕疵都可能导致信号反射、损耗和失真，使测试结果毫无意义。因此，射频探针台的核心使命，就是确保从测试仪器发出的射频信号，通过同轴电缆，无损地传输到探针尖端，再精确地施加到芯片上微米级的焊盘上，并将响应信号同样精准地回传。这条路径的完整性，是所有高频测试得以进行的基础。

　　二、精密定位与屏蔽环境

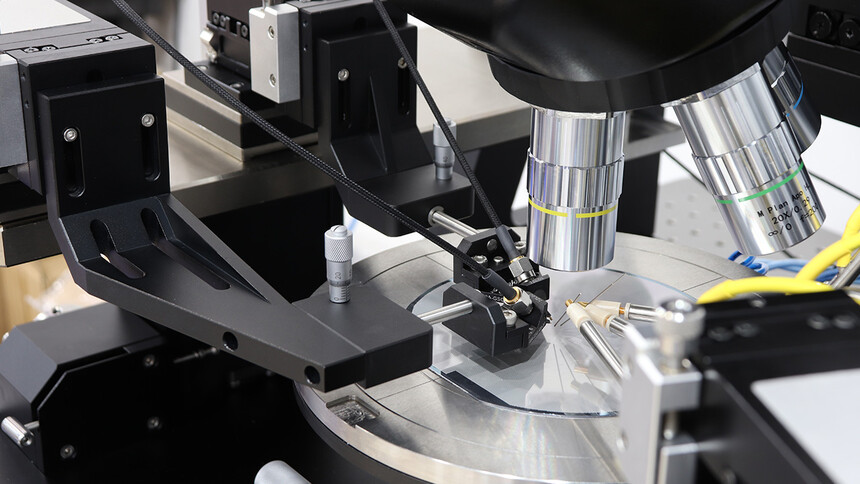

　　为了实现上述使命，射频探针台由几个关键部件协同工作。首先是高精度三维定位系统，通常由多轴马达驱动，通过手柄或软件控制，能够实现亚微米级别的移动。操作者通过显微镜观察，将直径仅有几十微米的探针尖端，精准地对准并轻柔地接触到芯片上的焊盘。其次是射频探针本身，它是一个微型工程奇迹，内部包含了与同轴电缆相匹配的微型同轴结构，尖端则是特殊的接触针(如铍铜针)，确保在微小压力下形成稳定的电接触。最后，为了屏蔽外界电磁干扰，整个测试区域通常被一个金属屏蔽箱所包围，形成一个法拉第笼，保证测试环境的纯净，确保测量结果的准确性。

　　三、从视觉对准到信号传输

　　射频探针台的工作流程是一个严谨而精细的过程。首先，操作者将承载着芯片的晶圆放置在承片台上，并通过显微镜找到需要测试的芯片。接着，启动三维定位系统，在视觉引导下，小心翼翼地将探针下降，直至其尖端与芯片焊盘接触。这一步对操作者的经验和耐心要求极高。当所有探针(通常有多个，用于信号、接地等)都准确接触后，测试便可以开始。此时，网络分析仪等测试仪器发出的射频信号，沿着“同轴电缆-探针-芯片焊盘-芯片内部电路-芯片焊盘-探针-同轴电缆”的闭环路径进行传输和测量。测试完成后，探针台会自动或手动抬起探针，移动到下一个芯片或测试点，重复上述过程，实现自动化、高效率的晶圆级测试。

　　通过上述介绍可以看出，射频探针台通过高精度定位系统和专用射频探针，在屏蔽环境下，为测试仪器与芯片之间架起了一座可靠的信号桥梁。它将宏观世界的测试指令，精准地投射到微观世界的电路上，并忠实地带回测试数据。正是这台看似不起眼的设备，支撑着从5G通信、卫星雷达到高端芯片设计的整个高频电子产业的创新与发展，是现代电子工程研发与生产中不可或缺的关键工具。
